AFM pakkingen
Asbestvrij, zeer slijtvast en veelzijdig inzetbaar
AFM is een hoogwaardig, asbestvrij afdichtingsmateriaal op basis van vezels, dat zich met name onderscheidt door zijn hoge druk- en temperatuurbestendigheid. Bovendien overtuigen AFM-afdichtingen door hun zeer goede bestendigheid tegen oliën, brandstoffen en gassen, evenals door hun hoge mechanische sterkte en aanpassingsvermogen. Vanwege deze eigenschappen worden AFM-afdichtingen in talrijke industriële toepassingen gebruikt – met name in leidingen, pompen, armaturen en in de machine- en installatiebouw.
Wij, Rehm Dichtungen Ehlers GmbH, verwerken verschillende soorten AFM-afdichtingen tot op maat gemaakte vlakke afdichtingen en flensafdichtingen. Van standaardoplossingen tot maatwerk op basis van tekeningen: wij vervaardigen de door u gewenste AFM-afdichtingen nauwkeurig volgens uw specificaties. Of het nu gaat om een prototype, een kleine serie of een grote serie – bij Rehm Dichtungen profiteert u van jarenlange ervaring en de juiste productieprocessen voor elke partijgrootte en afmeting.
Wat zijn AFM-afdichtingen?
AFM pakkingen bestaan voornamelijk uit aramidevezels, asbestvervangers en, afhankelijk van de gekozen kwaliteit, andere vulstoffen. Daarom is het materiaal bij uitstek geschikt als afdichtingsmateriaal.
Beschikbare AFM-kwaliteiten bij Rehm Dichtungen
Wij bieden je de mogelijkheid om te kiezen uit verschillende AFM kwaliteiten en deze door ons te laten verwerken. AFM 34 van de fabrikant REINZ wordt beschouwd als een klassieker, omdat deze universeel kan worden gebruikt op vele gebieden.
De volgende informatie heeft betrekking op een nominale materiaaldikte van 2,00 mm.
AFM
AFM 30
Het materiaal heeft zeer goede thermische en mechanische eigenschappen en een hoge drukbestendigheid. Daarom worden vlakke pakkingen van dit afdichtingsmateriaal gebruikt om gassen en vloeistoffen af te dichten.
Technisch gegevensblad:
Eigenschappen:
| Dichtheid [g/cm³] | ISO 1183 | 1,75-1,95 |
| Treksterkte [N/mm²] | ASTM F152 | > 12 |
| Druksterkte [N/mm²] | DIN 52 913 | ≈ 25 |
| Continue temperatuur | 250° C | |
| Max. werkdruk [bar] | 125 |
Autorisaties en certificeringen:
- DIN-DVGW volgens DIN 3535, deel 6 FA
- DIN 30653 (voorheen VP 401) voor pakkingen met hogere thermische belastbaarheid (HTB)
- BAM voor flensverbindingen in zuurstofstalen leidingen tot 100 bar en 80 °C
- Germanischer Lloyd (DNV GL) als goedkeuring voor scheepsbouw
AFM 31
Het materiaal AFM 31 is ook een asbestvrij afdichtingsmateriaal.
Qua eigenschappen kunnen het hoge aanpassingsvermogen, de hoge samendrukbaarheid en flexibiliteit en de zeer goede afdichting tegen vloeistoffen en gassen worden benadrukt.
Technisch gegevensblad:
Eigenschappen:
| Dichtheid [g/cm³] | ISO 1183 | 1,4 - 1,7 |
| Treksterkte [N/mm²] | ASTM F152 | > 8 |
| Druksterkte [N/mm²] | DIN 52 913 | ≈ 24 |
| Continue temperatuur | 250° C | |
| Max. werkdruk [bar] | 80 |

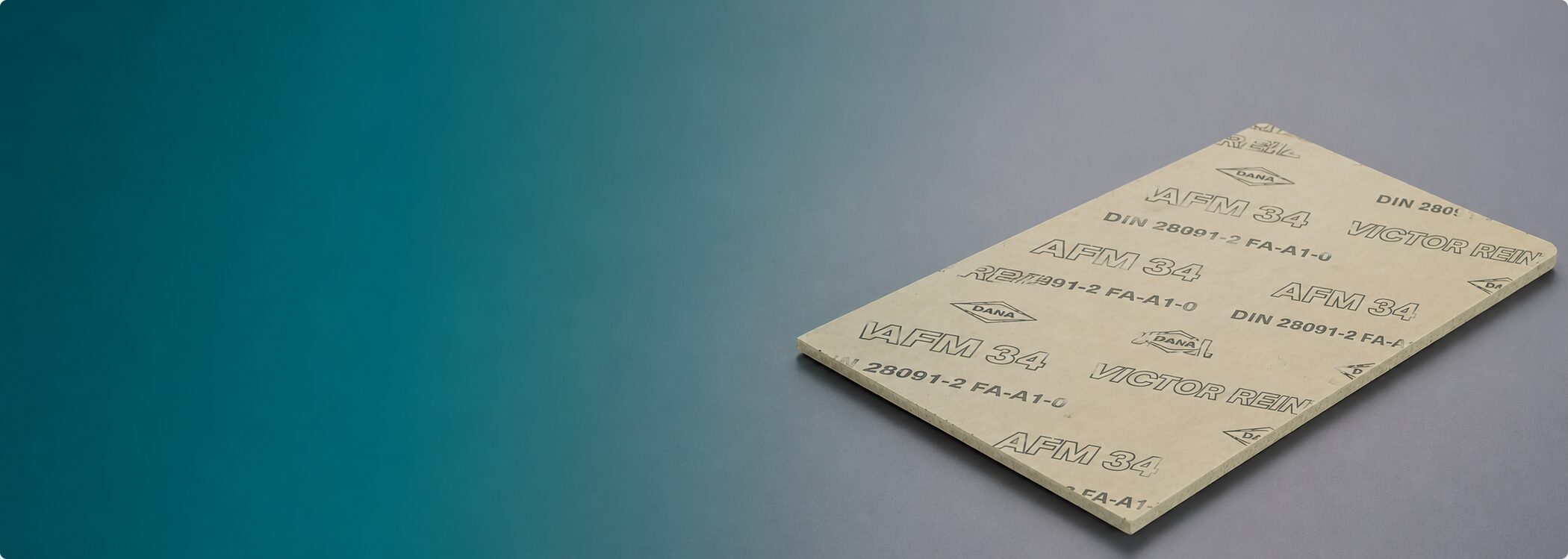

AFM 34
AFM 34 is een asbestvrij afdichtingsmateriaal dat aramidevezels, anorganische vulstoffen en andere hittebestendige stoffen bevat en fysiologisch onschadelijk is.
AFM 34 heeft een hoge trek- en druksterkte. Vlakke pakkingen gemaakt van dit pakkingmateriaal worden voornamelijk gebruikt voor het afdichten van gassen en vloeistoffen (bijv. oliën, oplosmiddelen, brandstoffen) en voor het afdichten van heet water en stoom tot 200 °C. Het materiaal wordt ook gekenmerkt door zijn hoge temperatuurbestendigheid en goede geschiktheid voor gebruik bij hoge druk.
Technisch gegevensblad:
Eigenschappen:
| Dichtheid [g/cm³] | ISO 1183 | 1,8 - 2,0 |
| Treksterkte [N/mm²] | ASTM F152 | >18 |
| Druksterkte [N/mm²] | DIN 52 913 | ≈ 25 |
| Continue temperatuur | 250° C | |
| Max. werkdruk [bar] | 150 |
Autorisaties en certificeringen:
- DIN-DVGW volgens DIN 3535, deel 6 FA
- DIN 30653 (voorheen VP 401) voor pakkingen met hogere thermische belastbaarheid (HTB)
- Brandveilig volgens BS 6755 en API 6FB
- BAM voor flensverbindingen in zuurstofstalen leidingen tot 100 bar en 80 °C
- TA Luft voor hoogwaardige afdichtingen (200 °C, 48 uur en 2000 uur)
- Germanischer Lloyd (DNV GL) als goedkeuring voor scheepsbouw
AFM 38
AFM 38 is het meest kosteneffectieve AFM-materiaal. Het asbestvrije vezelmateriaal is een olie- en oplosmiddelbestendig afdichtingsmateriaal en wordt gekenmerkt door zijn hoge samendrukbaarheid en flexibiliteit en hoge gasdichtheid.
Technisch gegevensblad:
Eigenschappen:
| Dichtheid [g/cm³] | ISO 1183 | 1,5 - 1,7 |
| Treksterkte [N/mm²] | ASTM F152 | > 7 |
| Druksterkte [N/mm²] | DIN 52 913 | > 25 |
| Continue temperatuur | 220° C | |
| Max. werkdruk [bar] | 60 |
Autorisaties en certificeringen:
- Germanischer Lloyd (DNV GL) als goedkeuring voor scheepsbouw
AFM 39
Temperatuurbestendig en zeer flexibel. Goed afdichtend effect, zelfs bij gemakkelijk vervormbare onderdelen. Goedgekeurd voor scheepsbouw volgens DNV GL.
Technisch gegevensblad:
Eigenschappen:
| Dichtheid [g/cm³] | ISO 1183 | 1,8 - 2,0 |
| Treksterkte [N/mm²] | ASTM F152 | > 7 |
| Druksterkte [N/mm²] | DIN 52 913 | > 25 |
| Continue temperatuur | 220° C | |
| Max. werkdruk [bar] | 60 |
AFM 39/2
Dit materiaal is ook aanpasbaar en flexibel en kan een goed afdichtingseffect bereiken met een lage oppervlaktedruk. AFM 39/2 heeft ook een voldoende hoge drukbestendigheid en gasdichtheid. Het afdichtingsmateriaal is bestand tegen oplosmiddelen, oliën, brandstoffen en andere media.
Technisch gegevensblad:
Eigenschappen:
| Dichtheid [g/cm³] | ISO 1183 | 1,75 - 1,95 |
| Treksterkte [N/mm²] | ASTM F152 | > 7 |
| Druksterkte [N/mm²] | DIN 52 913 | ≈ 25 |
| Continue temperatuur | 220° C | |
| Max. werkdruk [bar] | 60 |
Autorisaties en certificeringen:
- Richtlijn voor elastomeren (voorheen KTW)
- DVGW-werkblad W270 over microbiologische geschiktheid
- Germanischer Lloyd (DNV GL) als goedkeuring voor scheepsbouw
De eigenschappen van AFM-pakkingen als afdichtingsmateriaal
Afhankelijk van de kwaliteit bevat het materiaal aramidevezels en andere asbestvrije, hittebestendige stoffen, evenals anorganische vulstoffen. De bij ons verkrijgbare AFM-afdichtingen van REINZ-Dichtungs-GmbH zijn zachte materialen met universele eigenschappen die in tal van industriële sectoren kunnen worden toegepast.
AFM 39/2 is bijvoorbeeld een flexibel, fysiologisch compatibel zacht materiaal en is dienovereenkomstig gecertificeerd volgens DVGW W270. AFM 38 heeft een DNV GL-goedkeuring (Germanischer Lloyd) en is daarmee geschikt voor gebruik in de scheepsbouw. Bovendien is dit voordelige materiaal zowel olie- als oplosmiddelbestendig en uitstekend gasdicht. Met name bij lage oppervlaktedrukken kan een hoge afdichtingswerking worden bereikt.
Heb je vragen of wil je gratis advies?
Neem gerust contact met ons op - wij helpen je graag! Ons toegewijde team staat altijd klaar om je vragen te beantwoorden.
De voordelen en materiaaleigenschappen van AFM pakkingen in één oogopslag
AFM is geschikt als afdichtingsmateriaal vanwege een aantal specificaties die vooral vereist zijn in de context van mechanisch en thermisch veeleisende toepassingen.
Het materiaal is:
- bestand tegen hoge temperaturen
- mechanisch-thermisch; zeer sterk
- Zeer drukbestendig
- Bestand tegen oliën, gassen en brandstoffen
- Bestand tegen mengsels van water en antivriesmiddel
- Zeer flexibel
AFM pakkingen en vlakke pakkingen zijn ook een goede keuze voor leidingen om te voorkomen dat gassen en vloeistoffen ontsnappen bij verbindingen. De vezels passen zich goed aan verschillende oppervlakteomstandigheden aan.
Toepassingsgebieden voor AFM pakkingen
Vlakke pakkingen en flensafdichtingen van AFM worden gebruikt in een grote verscheidenheid aan industriële toepassingen.
Pakkingen gemaakt van AFM 30 worden vooral gebruikt in compressoren, pijpleidingen, apparaten, versnellingsbakken, gasmeters en verbrandingsmotoren.
Het pakkingmateriaal wordt ook gebruikt voor het afdichten van versnellingsbak-, hydraulische en motoroliën en brandstoffen. Vlakke pakkingen gemaakt van AFM 31 worden vooral gebruikt in afdichtingspunten met gemakkelijk vervormbare structurele onderdelen met lage oppervlaktedrukken. Voorbeelden zijn oliepannen, compressoren, pijpleidingen, apparaten en versnellingsbakken. Het materiaal is ook geschikt voor afdichting tegen motor-, transmissie- en hydraulische oliën en brandstoffen.
Omdat AFM 34 fysiologisch onschadelijk is, kunnen pakkingen en vlakke pakkingen van dit materiaal worden gebruikt in de drinkwater- en voedingssector en voor het afdichten van producten die gevoelig zijn voor verontreiniging.
Dankzij de mechanische en thermische eigenschappen kan het pakkingsmateriaal worden gebruikt als heavy-duty pakking in verbrandingsmotoren, oliefilters en olie-, brandstof- en vacuümpompen. We zijn ook bekend met het gebruik van vlakke pakkingen gemaakt van AFM 34 in DIN- en ANSI-pijpflenzen en pompen en fittingen in industriële installaties.
Het toepassingsgebied voor AFM 34 omvat het gebruik in warmwaterketels, zonnesystemen en radiatoraansluitingen. AFM 38 wordt gebruikt voor het afdichten van aansluitingen met lage thermische en mechanische eisen.
Afdichtingen gemaakt van AFM 39/2 kunnen worden gebruikt in de drinkwater- en voedingsmiddelenindustrie omdat ze fysiologisch onschadelijk zijn. Andere toepassingsgebieden voor het vezelmateriaal zijn apparaten, tandwielkasten, pompen en sanitaire fittingen.
We zoeken graag uit of het vezelmateriaal ook geschikt is voor jouw toepassingen. Neem contact op met onze klantenservice voor uitgebreid advies.
